手動配重式旋轉吊車（特制）
一、概述
TYD-500、1000、2000系列手動液壓旋轉吊車是我廠引進國外技術，繼手動液壓吊車系列之后，研制開發了旋轉吊車，它客服了原地起吊不能旋轉移動重物至另一角度放下的缺點。本機具有結構合理，操作方便。工作安全可靠等特點。
二、用途
本產品廣泛用于工廠、車間、倉庫、碼頭、車站等處。貨物裝卸、搬運和堆垛、配合托盤貨箱實行工廠的單元化運輸，可大大地減輕工人的勞動強度，提高工效和工作的安全性。
三、結構及工作原理

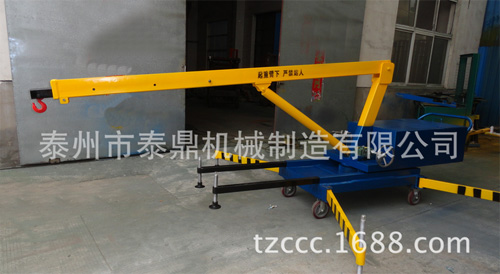

TYD型手動液壓旋轉吊車由底座、立柱、吊臂、高式千斤頂、渦輪蝸桿箱、可活動腳等部分組成。調節吊臂長度，可吊起不同重量的物體。在起吊前需將活動腳放在一定的位置，以保證安全。
四、主要技術參數
型號：TYD-1 起升能力：1T 起重高度：4.5m 旋轉角度：±90° 吊臂長度：4000mm 伸展長度：600mm
五、使用注意事項
1、起重物時，吊臂下嚴禁站人。
2、帶荷短距離移動時，須保持吊車平穩，緩慢行走重物因慣性搖擺不定時，應扶持而行，以防重心失穩。
3、液壓油每半年更換一次（使用10#機械油），定期檢查液壓部分的密封是否滲油，如有滲油，要及時更換密封件，經常檢查活動腳等肖件，不得有松動和脫落趨勢，各接頭行走輪部位經常注潤滑油。
