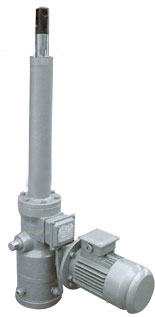

DTW型電動推桿

[來源：原創] [作者：admin] [日期：15-07-23] [熱度：]



選用須知:
首先針對工作對象的安裝位置，確定機型，然后進行受力分析，確定所選用的推力（kg.f)、行程、速度(mm/s)，然后以規格系列表選出合適的推桿。如有特殊要求，本公司可專門為您設計制造您所需的非系列產品。
電動推桿的外接的行程裝置，電控箱和支撐架由顧客自備，如需要，我公司可代為配制，但應在訂貨合同中寫明。

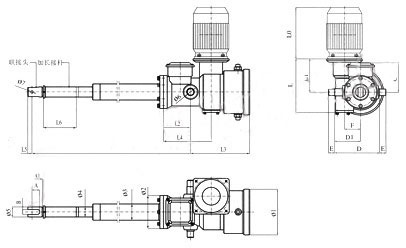

DTW型電動推桿主要技術性能參數、外形及安裝尺寸:

序號	型號	功率 (kw)	推力		速度 (mm/s)		行程 s(mm)	Lc		Ф1	Ф2	Ф3	Ф4	Ф5	Ф6	Ф7
			kg.f	KN	I	II		Lmin	Lmax
1	DTW 300	0.37	300	3	3.8	7.6	100- 500	300 +S	300 +2S	180	130	63.5	40	40	25	12
2	DTW 500	0.55	500	5	4.6	9.2	100- 700	300 +S	300 +2S	180	130	63.5	40	40	25	12
3	DTW 700	0.55	700	7	3.5	7.0	100- 900	400 +S	400 +2S	180	155	80	46	48	35	16
4	DTW 1000	0.55	1000	10	3.5	7.0	100- 1000	400 +S	400 +2S	180	155	80	46	48	35	16
5	DTW 1600	0.75	1600	16	3.7	7.4	100- 1400	400 +S	400 +2S	220	145	102	70	70	35	25
6	DTW 2500	1.10	2500	25	4.6	9.2	100- 1600	442 +S	442 +2S	220	180	121	80	80	35	40
7	DTW 4000	1.50	4000	40	5.5	11.0	100- 1800	526 +S	526 +2S	230	220	121	80	80	40	40
8	DTW 5000	2.20	5000	50	5.5	11.0	100- 2000	670 +S	670 +2S	250	220	121	80	80	50	40




序號	型號	A	A1	B	(C)	D	D1	E	F	L	L1	L2	L3	L4	L5	L6	L0
1	DTW 300	20	41	20	120	175	100	25	62	20 0	12 0	10 5	23 2	18 5	16	按 用 戶 需 要 增 加 （ 表 中 設 為 0 ）	按 減 速 機 形 式 尺 寸 確 定 ）
2	DTW 500	20	41	20	120	175	100	25	62	20 0	12 0	10 5	23 2	18 5	16
3	DTW 700	25	45	20	125	210	-	25	63	25 0	13 8	14 2	24 0	21 0	30
4	DTW 1000	25	45	20	125	210	-	25	63	25 0	13 8	14 2	24 0	21 0	30
5	DTW 1600	50	70	30	130	288	-	30	93	28 5	17 0	13 0	26 0	22 2	35
6	DTW 2500	50	70	40	130	288	-	40	93	32 5	18 8	13 0	30 0	25 2	45
7	DTW 4000	50	70	40	145	330	-	40	106	27 5	14 5	20 0	28 5	30 5	45
8	DTW 5000	55	90	40	145	330	-	50	106	36 2	23 4	23 3	28 5	32 5	50

說明: 1、表中設定的速度為基本工作速度，在此速度數值上可按用戶需要逐擋下減，慢速度3.50mm/s，用于污水處理潷水器慢速度可為0.25mm/s。
2、表中行程的確定，由用戶可在范圍內任選。
3、加長桿長度應加在LC內，為推桿伸出安裝距尺寸。
4、圖中“聯街頭”，“加長接桿”材質為1Cr18Ni9T(不銹鋼)，主要用于污水處理廠潷水器上。
